車,除了「跑得快」之外,「停得住」也非常重要。為了能夠讓車輛減速,每一輛車都有著煞車系統。隨著汽車工業發展,汽車製造商也不斷地改良煞車系統,而目前汽車工業當中最常見的兩種煞車系統即是「鼓式煞車」以及「碟式煞車」。接下來,【國王學苑】就要簡單的說明兩種煞車系統的運作方式、各自的優缺點,以及主要應用的領域。

鼓式煞車(Drum Brake)

【國王學苑】認識煞車種類─ 鼓式煞車 vs 碟式煞車

圖片來源:ALTRA 9

因為圓筒狀的外型,讓這種煞車系統在水平置放的情況下看起來就像一面鼓,所以得名鼓式煞車。鼓式煞車的結構主要分為煞車鼓以及內部的煞車蹄片機構,鼓式煞車可以是透過液壓推動,也可以透過鋼索做動,例如傳統鋼索式的手煞車。當踩下煞車踏板時,鼓式煞車內部的機構會把兩塊煞車蹄片向外推,煞車蹄片與煞車鼓內面接觸以後就能夠產生摩擦力讓車輛減速。鬆開煞車踏板後,煞車蹄片機構當中的復位彈簧則會把煞車蹄片向內拉,解除煞車作用。

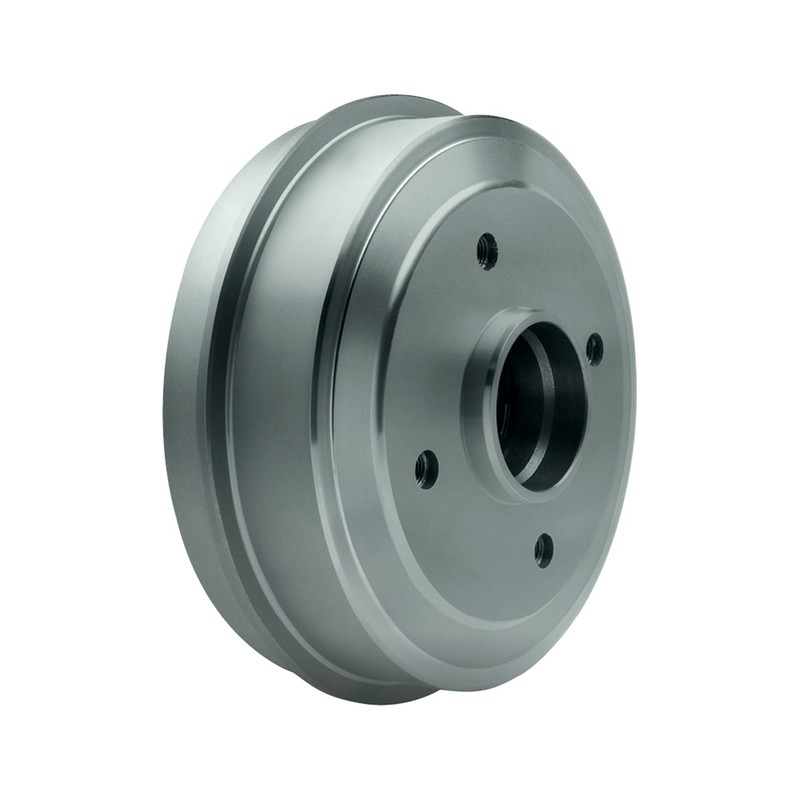

▼鼓式煞車的煞車鼓如果水平擺放,就會像是一面鼓

【國王學苑】認識煞車種類─ 鼓式煞車 vs 碟式煞車

圖片來源:ATE

鼓式煞車是封閉式的煞車系統,所有機構都包覆在煞車鼓當中,這樣的結構同時帶來了一些優點與缺點。封閉式結構的好處是比較不容易受到外在環境的干擾,例如沙塵、泥水不容易進入鼓式煞車結構當中影響煞車效能;但是,鼓式煞車系統並沒有辦法做到完全密不透風的程度,因此一旦有沙塵進入,也不易排出。另外,封閉式結構也讓鼓式煞車的散熱不佳,長時間的煞車容易導致煞車過熱失效。

【國王學苑】認識煞車種類─ 鼓式煞車 vs 碟式煞車

圖片來源:ATE

聽起來鼓式煞車似乎是一種頗為糟糕的煞車系統,然而,鼓式煞車卻也有著一些難以取代的優點。鼓式煞車多半全為彈簧與連桿的機械結構,在保養與更換的時候較為容易,而且鼓式煞車的零件價格通常都相當便宜。除了成本上的優勢,現在仍然有許多如卡車、巴士等等的重型商用車輛在使用鼓式煞車,這是因為鼓式煞車有著「自主煞車效應」。在煞車鼓跟著車輪旋轉之下,只要煞車蹄片的一部分接觸到煞車鼓,整個煞車蹄片就會因為被煞車鼓拉扯而自動貼向煞車鼓內面,進而自動地加強煞車力道,這就是「自主煞車效應」。這讓重型車輛的駕駛無須施加太多的煞車踩踏力道,就能夠達到足夠的煞車效果。而從另一方面來看,這也讓鼓式煞車的煞車力道較不線性也不一致,使得鼓式煞車無法進行較為細膩的煞車操作。

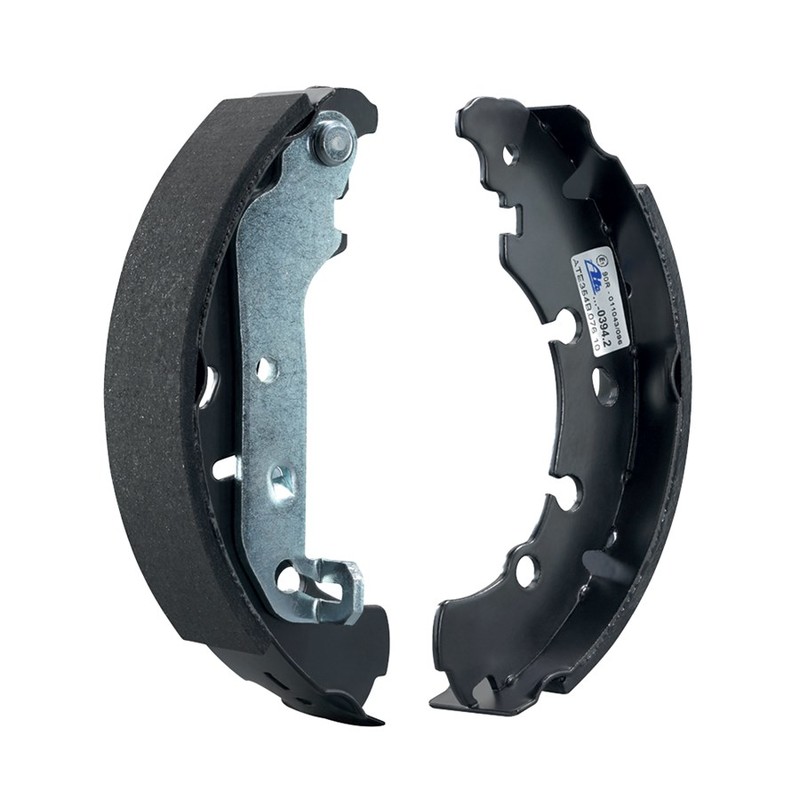

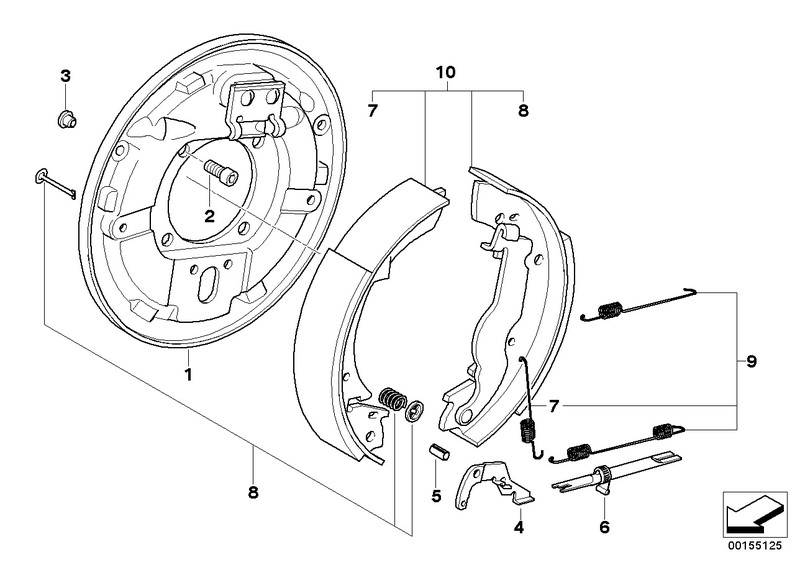

▼鼓式煞車蹄片的結構相當簡單,成本低、保養更換也容易

【國王學苑】認識煞車種類─ 鼓式煞車 vs 碟式煞車

圖片來源:BMW

碟式煞車(Disc Brake)

【國王學苑】認識煞車種類─ 鼓式煞車 vs 碟式煞車

圖片來源:Alcon UK

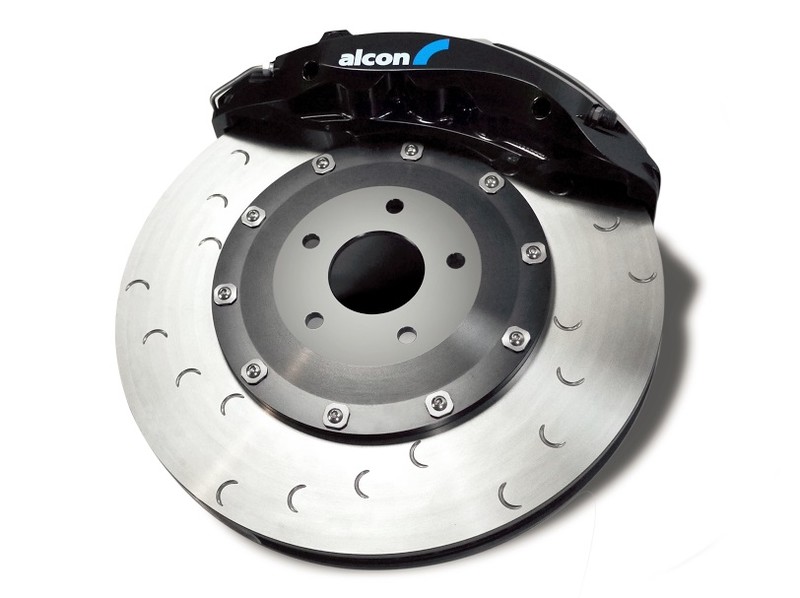

碟式煞車主要是由煞車碟盤以及煞車卡鉗組成,煞車卡鉗當中有單個或多個活塞,能夠藉由液壓系統推動位於卡鉗兩側的活塞,進而推動煞車片向內夾住煞車碟盤來達成煞車減速的效用。

碟式煞車屬於開放式的煞車系統,因此散熱效能會比起鼓式煞車來的優秀許多,但是也容易受到外在環境影響,例如雨水、沙塵等髒污很容易沾附在碟盤或者煞車片上。不過在一般行駛路況環境下,加上汽車製造商通常都會在碟式煞車周邊加裝煞車檔板,因此通常只會有些微的雨水和沙塵進入煞車當中,而開放式的設計之下,即便沙塵泥水進入煞車系統,碟式煞車也很容易將這些外來異物與汙染排出,所以幾乎不會對煞車效能產生影響。

【國王學苑】認識煞車種類─ 鼓式煞車 vs 碟式煞車

圖片來源:Alcon UK

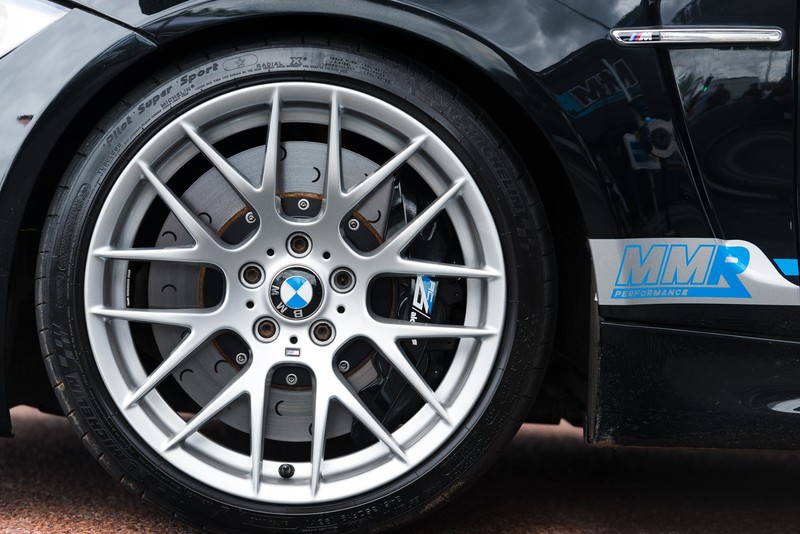

碟式煞車有著許多優點,因而成為了目前主流的煞車系統。包括優秀的散熱效能、優異的制動力、容易控制且線性的煞車力道、容易改裝升級、輕量化等等,開放式的設計也能夠讓車主或技術人員在不拆除輪圈的情況下輕易的檢視煞車狀況。另外,碟式煞車因為採液壓方式推動煞車片,而擁有「自我調節校正」的作用。所謂自我調節校正,就是說隨著煞車片的耗損變薄,煞車踏板的行程和踩踏力道並不會因此而改變,這有助於維持煞車效能的一致性。採用彈簧與連桿機構的鼓式煞車則會因為煞車蹄片耗損變薄,造成煞車踏板行程增加,意味著煞車蹄片的使用時間越長,駕駛者就需要將煞車踏板踩的更深來達到同樣的煞車力道。

【國王學苑】認識煞車種類─ 鼓式煞車 vs 碟式煞車

圖片來源:Alcon UK

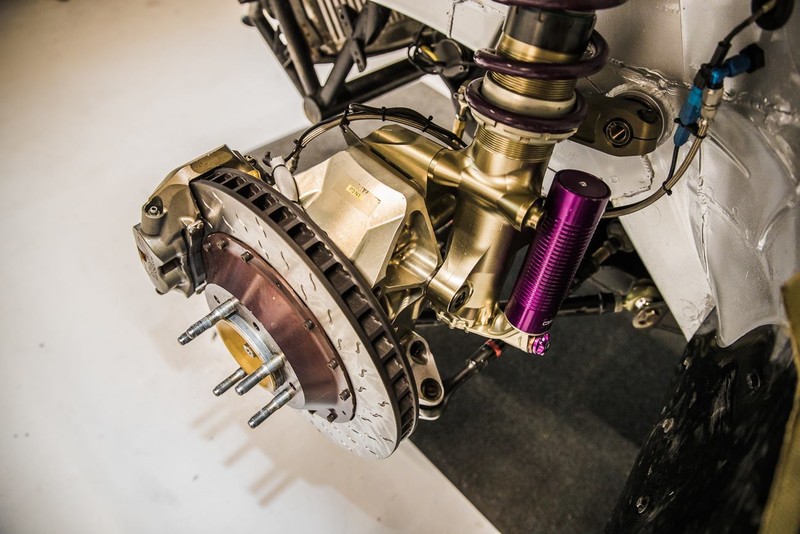

不過,碟式煞車並非沒有缺點。首先,因為採用較為複雜的液壓系統,所以碟式煞車的保養較為繁複。除了要定期檢查並且更換煞車液壓油,更換煞車油時也需要注意將管路內的空氣完全排出以免產生氣鎖現象導致煞車失效。

另外,一般乘用車為了讓普羅大眾能夠用輕鬆的踩踏力道就達成所需的煞車力道,通常都需要加裝真空輔助倍力器。而真空輔助倍力器必須要在引擎運轉之下才能夠運作,如果發生行駛中引擎熄火的狀況,煞車將會變得難以踩下。

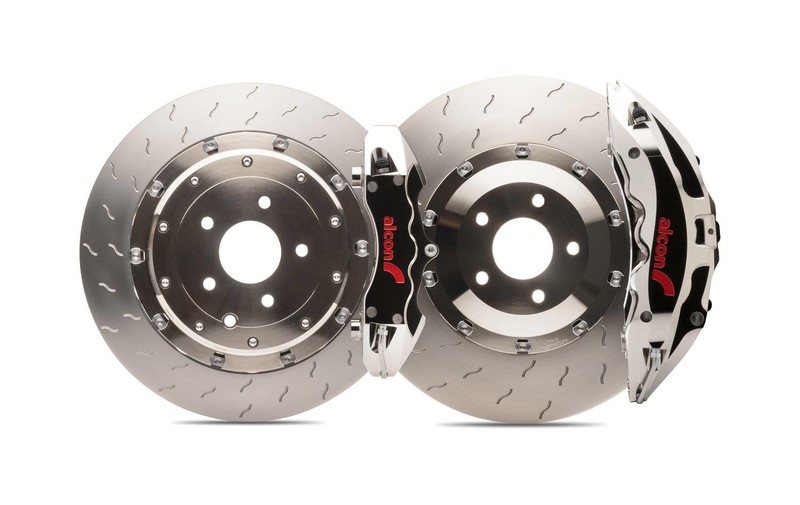

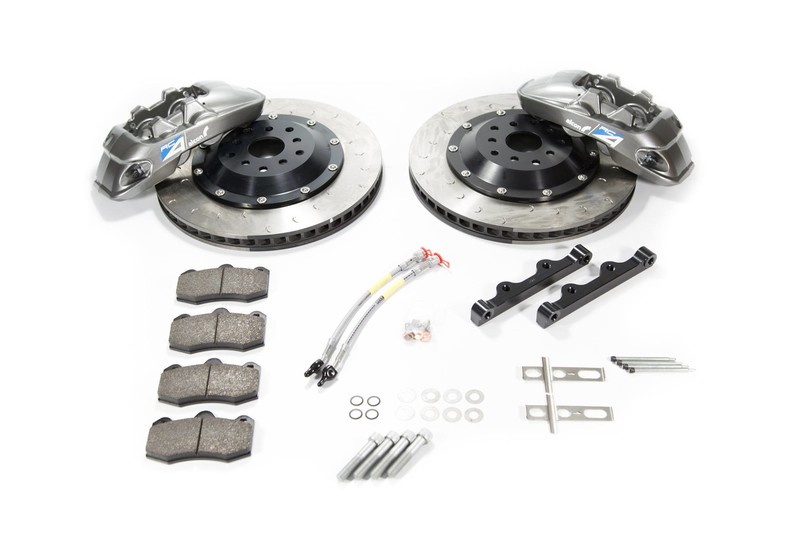

▼碟式煞車的周邊零件較多,而且用料比起鼓式煞車還要講究,也造成了保養與製造成本增加

【國王學苑】認識煞車種類─ 鼓式煞車 vs 碟式煞車

圖片來源:Alcon UK

碟式煞車因為結構較為複雜,週邊零組件較多,材質也較為要求,因此無論是製造成本或者保養成本都比鼓式煞車高出不少,這也是為什麼早期只有高級車款或者性能車款使用碟式煞車。但是隨著碟式煞車成為主流,現在碟式煞車的成本已經下降許多,即使成本仍然高於鼓式煞車,但是在效能優異的考量下,碟式煞車幾乎已經是現今市售車的標準配備,僅有部分對於制動力需求較低的小型車款或低價車款仍然會在後軸配備鼓式煞車。

▼部分低價的小型車款仍然會採用前輪碟煞、後輪鼓煞的配置

【國王學苑】認識煞車種類─ 鼓式煞車 vs 碟式煞車

圖片來源:Volkswagen
